HS254單極低功耗玩具用霍爾開關

HS254霍爾效應傳感器是一種溫度穩定、抗應力強、靈敏度公差低的微功耗霍爾開關。通過利用斬波穩定技術的動態偏移消除，實現了卓越的高溫性能。這種方法降低了通常由器件過度成型、溫度依賴性和熱應力引起的偏移電壓。
HS254專為低工作電壓（1.65V）而設計，該芯片在單個硅片上包含以下功能：電壓調節器、霍爾電壓發生器、信號放大器、斬波穩定器、施密特觸發器、CMOS輸出驅動器。先進的CMOS晶圓制造工藝可用于利用低電壓要求、元件匹配、極低的輸入偏移誤差和小的元件幾何形狀。該設備需要單極磁場才能運行。
封裝類型為無鹵素版本，已通過第三方實驗室驗證。

產品描述
熱水器中的應用
電磁爐中的應用
卷發器中的應用

HS254專為低工作電壓（1.65V）而設計，該芯片在單個硅片上包含以下功能：電壓調節器、霍爾電壓發生器、信號放大器、斬波穩定器、施密特觸發器、CMOS輸出驅動器。先進的CMOS晶圓制造工藝可用于利用低電壓要求、元件匹配、極低的輸入偏移誤差和小的元件幾何形狀。該設備需要單極磁場才能運行。
封裝類型為無鹵素版本，已通過第三方實驗室驗證。

產品特點

1. CMOS 霍爾 IC 技術

2. 強大的 RF 噪音保護

3. 1.65-6V 電池供電應用

4. 工作電壓低至1.65V,單極微功耗霍爾開關

5. 高靈敏度直接簧片開關的替代應用

6. 溫度漂移點低

7. 超低功耗 5uA (平均)

8. 高靜電保護, HBM > ±4KV( min )

9. 圖騰式輸出

10. 符合RoHS 2011/65/EU且不含鹵素

主要應用

1. 固態開關

2. 無繩設備提醒開關(翻蓋手機/PHS手機/筆記本電腦/翻蓋攝影機)

3. 低占空比替代簧片管的磁傳感開關

4. 水表

5. PDA

6. PDVD

7. 筆記本電腦

8. 平板電腦

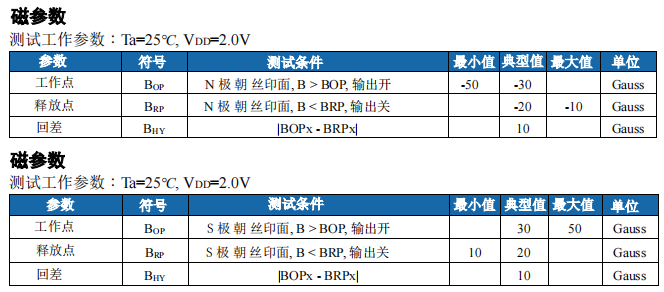

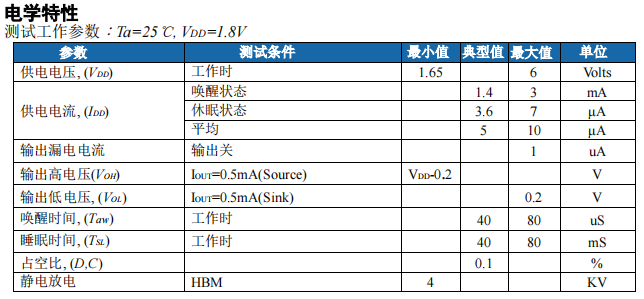

產品參數

技術文檔

霍爾開關在熱水器中的應用原理

熱水器中的霍爾開關應用原理：熱水器它通過外部磁場的變化實現電路的斷開和閉合,從而控制熱水器的工作狀態.一般情況下,當磁鐵與霍爾元件距離較遠時,開關處于斷開狀態,此時熱水器停止加熱;而當磁鐵與霍爾元件距離較近時,開關處于閉合狀態,此時熱水器開始加熱.

推薦型號: HS581/HS583低靈敏度單極霍爾開關

霍爾開關在電磁爐中的應用原理

電磁爐的工作原理基于電磁感應現象。當交流電流通過線圈時，會在線圈周圍產生交變磁場。如果將一個導電物體（如鐵鍋）放在這個交變磁場中，導體內就會因感應而產生渦旋電流，即我們所說的“熱源”。這些電流在金屬鍋體中流動，與鍋體的電阻相互作用，產生熱量，從而加熱鍋中的食物。

霍爾元件可以檢測磁場的存在以及磁場強度的變化。在電磁爐中，它被用來檢測爐面上方是否有合適的鍋具放置，并且能夠感知鍋底與爐面的距離。

當電磁爐開啟后，內部的控制電路會驅動線圈產生交變磁場。如果沒有鍋或不適合的鍋放置在爐面上，或者鍋距離爐面過遠，霍爾元件會感知到這種狀態，并向控制電路發送信號，使得電磁爐不會啟動加熱或者會自動停止加熱，防止無謂的能量浪費或可能的安全風險。

一旦霍爾元件檢測到有適合的鍋具正確放置在爐面上，控制電路便會根據其提供的反饋信息，調整電流的大小和頻率，以優化產生的磁場強度，確保高效能量轉換，并開始加熱過程。

推薦型號: HS258/HS264單極性霍爾器件

霍爾開關在卷發器中的應用原理

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS210/HS43F單極性霍爾磁性開關元件
