HS258單極型按摩椅霍爾IC電路

HS258是一個單極型的霍爾效應開關IC，采用先進的BiCMOS制程制造，具有優異的溫度穩定性和很高的抗機械應力性能，產品最高工作溫度可以達到150℃。

HS258采用動態失調消除技術以及溫度補償技術，大幅降低了由于封裝應力，環境溫度變化等因素造成的失調電壓，使產品磁靈敏度持高度的一致性。

產品描述
電動窗簾中的應用
跑步機中的應用
卷發器中的應用

HS258包含穩壓輸出模塊，霍爾薄片，信號放大模塊，動態失調消除模塊以及帶有限流保護的功率輸出級。內置的穩壓輸出電路模塊可以讓芯片工作在2.5V至28V電源電壓范圍。
HS258提供TO-92S和TSOT23-3兩種封裝，均為符合RoHS規范，產品的使用環境溫度范圍為-40~150℃。

產品特點

1.寬工作電壓范圍：3.5V ~ 24V
2.極高磁靈敏度
3.CMOS工藝
4.穩定的斬波放大
5.優越的溫度穩定性極低的開關點漂移對物理應力不敏感
6.低電流消耗
7.開漏極輸出
8.貼片型SOT23-3L封裝符合RoHS標準

主要應用

1.汽車、消費、工業固態開關
2.斷流器
3.速度檢測
4.線性位置檢測
5.角位置檢測
6.接近探測

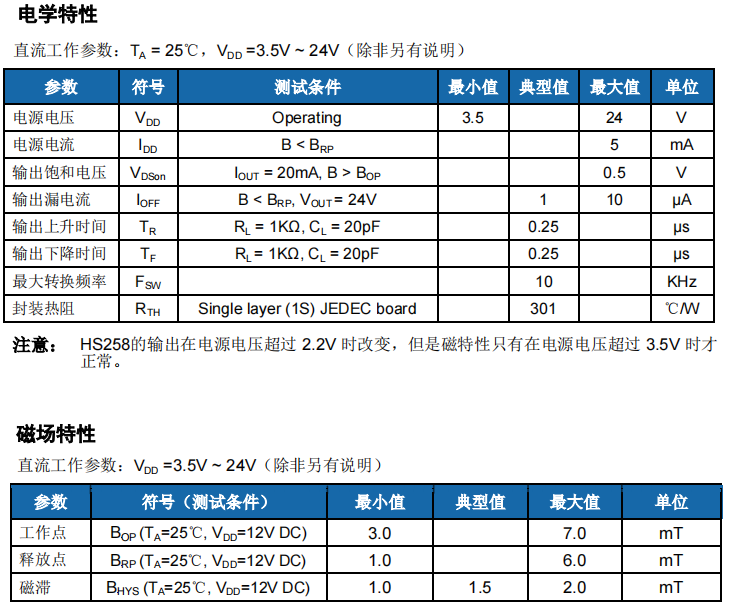

產品參數

技術文檔

霍爾開關在電動窗簾中的應用原理

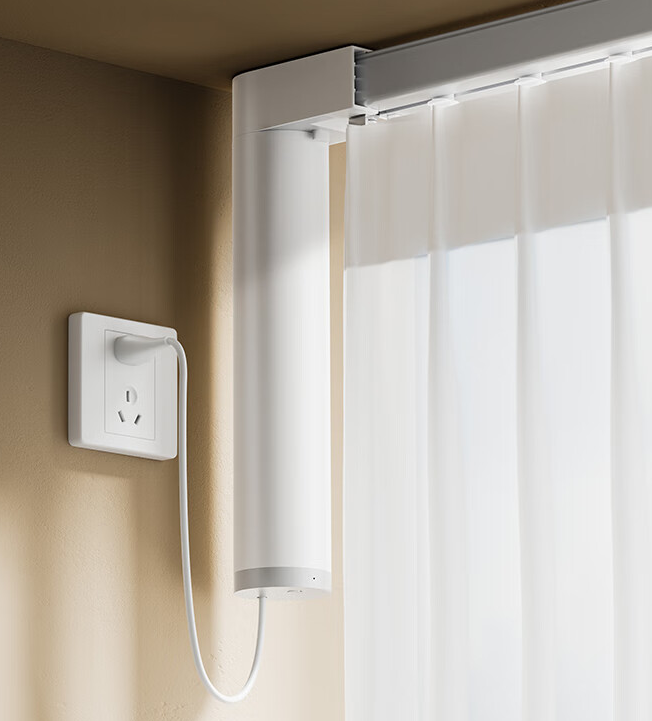

霍爾元件在電動窗簾中的應用原理：
在電動窗簾中，霍爾元件常被嵌入軌道或窗簾底部。通過在窗簾和軌道之間引入磁性材料，當窗簾被拉動時，磁場發生變化?；魻栐兄竭@一變化，并將信號傳遞給控制系統。系統通過對這些數據的實時分析，可以準確掌握窗簾的開合狀態?；魻栐饕鸬骄珳?zhǔn)位置控制的作用：霍爾元件的高靈敏度使得系統可以實現對窗簾位置的精準控制，確保窗簾停在用戶想要的位置。

推薦型號: HS3144E/HS258單極性霍爾磁性開關元件

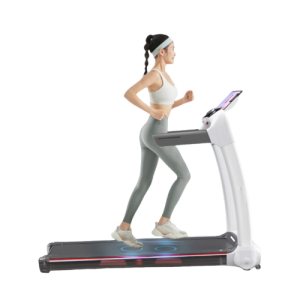

霍爾開關在跑步機中的應用原理

霍爾開關在跑步機中的應用：霍爾開關被用于檢測和監測跑步機的轉速和運動狀態。通常，霍爾開關安裝在跑步機的主軸或者傳動系統中。當跑步機運動時，主軸或者傳動系統的旋轉會導致磁場的變化，而霍爾開關能夠感知到這些磁場變化，并將其轉換為相應的電信號。通過分析這些信號，跑步機可以實時監測跑步速度、運動距離和其他相關數據。

推薦型號: HS258/HS220單極性霍爾開關電路

霍爾開關在卷發器中的應用原理

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS210/HS220高靈敏度單極霍爾器件
