HS260是一款基于混合信號 CMOS 技術的全極型霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

在電路設計上，HS260提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式； 同樣通過這個 機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則 開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS260的輸出晶體管在面向封裝標示的一面存在一定強南極或北極磁場時會被鎖定在開 (BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品特點

1.微功耗電池供電應用
2.全極性的輸出開關
3.工作電壓可低至2.0V
4.高靈敏度直接簧片開關的替代應用
5.CMOS輸出

主要應用
1.固態開關
2.無繩手機提醒開關
3.翻蓋式手機屏保開關
4.低占空比替代簧片管的磁傳感開關

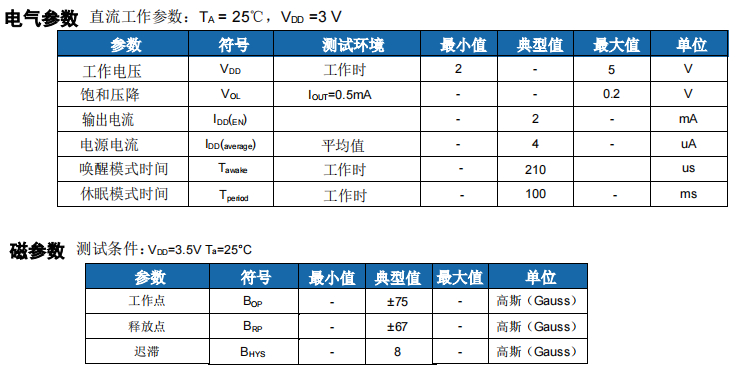

產品參數

技術文檔
