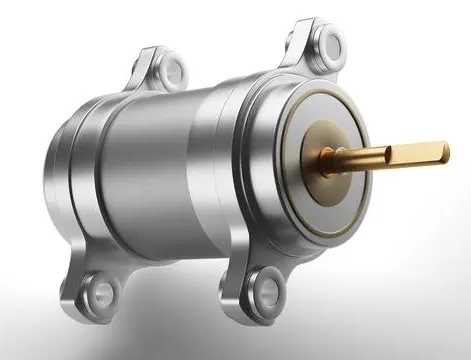

無刷電機在現代工業和消費電子中廣泛應用,其高效、可靠和精確的性能使其成為許多設備的首選驅動器。而霍爾開關作為無刷電機控制的重要組成部分,通過其感應和監測功能,為無刷電機系統提供智能感應和精確控制的能力。
霍爾開關在無刷電機中的應用原理:無刷電機通常由轉子、定子和霍爾開關組成?;魻栭_關基于霍爾效應原理,通過感應磁場變化來控制無刷電機的轉子位置和轉速。在無刷電機中,轉子上固定有永磁體,而霍爾開關安裝在定子上,可以感應到永磁體產生的磁場變化。通過監測霍爾開關的輸出信號,可以確定轉子的位置,從而實現精確的控制。
推薦型號:HS280無刷直流電機霍爾元件

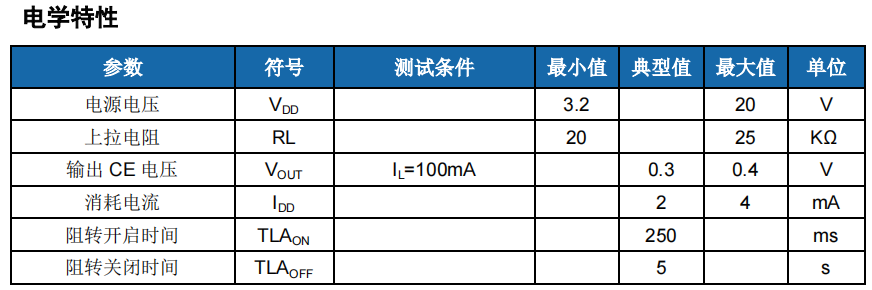

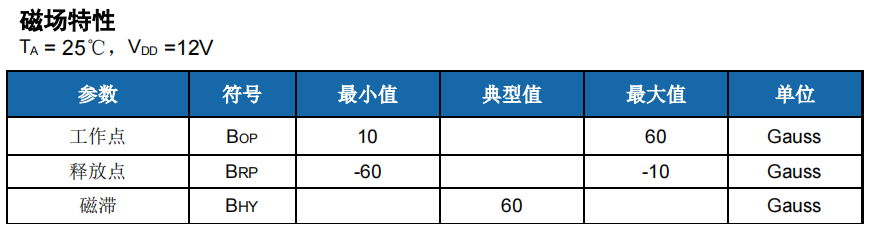

HS280集成霍爾傳感器輸出驅動電路,主要應用于無刷直流電機的電轉換。此款I(lǐng)C集成了霍爾傳感器、運算放大器、比較器和一對互補的集成了上拉電阻的漏極輸出(DO,DOB)等。當磁通量密度(B)大于操作點(BOP),DO就會開啟(低電平),同時DOB會關閉(高電平)。兩個輸出管腳的狀態會一直保持到B低于釋放點(BRP),這時DO、DOB改變各自的輸出狀態。
對于直流風扇的應用,有時會發生電源反接的情況。內部二極管只能給芯片提供保護而不能給線圈提供保護。所以應用的時候,有必要附加一個外部的二極管,它在電源反接的時候給線圈提供保護。
