HS261雙極鎖存型電機霍爾磁開關

HS261是一個鎖存型的霍爾效應開關IC，采用先進的BiCMOS制程制造，具有優異的溫度穩定性和很高的抗機械應力性能，產品最高工作溫度可以達到125℃。HS261采用動態失調消除技術以及溫度補償技術，大幅降低了由于封裝應力，環境溫度變化等因素造成的失調電壓，使產品磁靈敏度持高度的一致性。
HS261包含穩壓輸出模塊，霍爾薄片，信號放大模塊，動態失調消除模塊以及帶有限流保護的功率輸出級。

當磁場南極靠近HS261TO 標識面，磁場強度達到閾值時，功率管導通，輸出低電平。當磁場北極靠近HS261TO標識面，磁場強度達到閾值時，功率管截止，輸出高電平。

內置的穩壓輸出電路模塊可以讓芯片工作在2.5V至28V電源電壓范圍。
HS261提供TO-92S和TSOT23-3兩種封裝，均為符合RoHS規范，產品的使用環境溫度范圍為-40~125℃。

產品描述
茶吧機中的應用
按摩器中的應用
云臺中的應用

產品特點

1.工作范圍寬，2.5~28V
2.開關點高度對稱
3.反向電壓保護，最高可到-40V
4.具有斬波穩定功能，批次之間的一致性好
5.30V過壓保護，避免IC因電源電壓脈沖而損壞
6.溫度穩定性優異，可工作到125℃
7.輸出級限流保護30mA
8.輸出級36V過壓保護，避免輸出腳被干擾電壓擊穿小尺寸，TO-92S和TSOT23-3封裝
9.內置上拉電阻
10.抗機械應力
11.ESD HBM 4000V

主要應用

1.直流無刷馬達
2.速度檢測
3.線性位置檢測
4.角度檢測裝置
8.轉速檢測

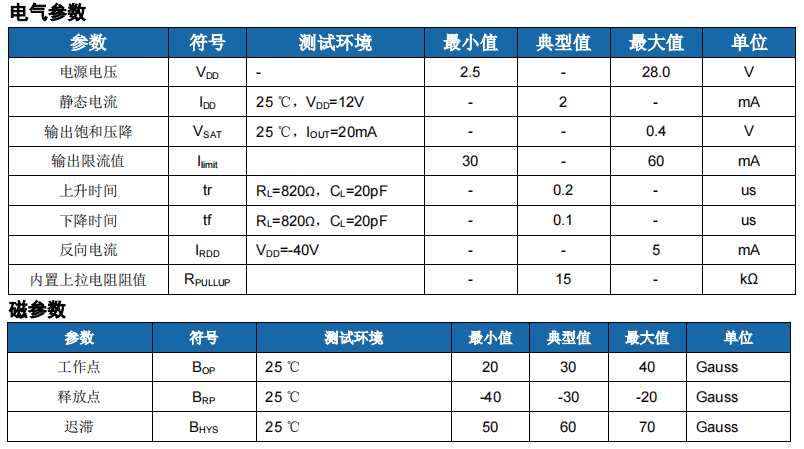

產品參數

技術文檔

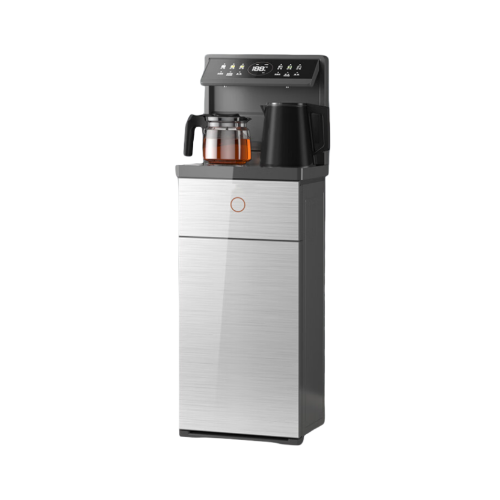

霍爾開關在茶吧機中的應用原理

霍爾開關在茶吧機中主要起到控制水流量的作用。當水流過轉子組件時，磁性轉子轉動并輸出脈沖信號，轉速隨流量成線性變化。霍爾開關輸出相應的脈沖信號反饋給控制器，控制器通過判斷脈沖信號來調節控制比例閥的電流，從而控制水流的開關。

推薦型號: HS624/HS261高靈敏度鎖存型速度檢測霍爾開關

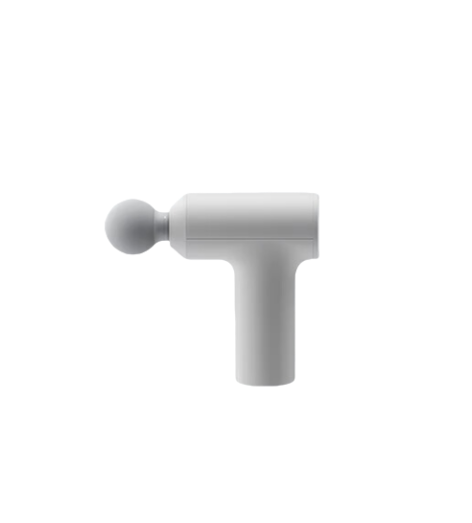

霍爾開關在按摩器中的應用原理

霍爾元件在按摩器中的應用原理：在按摩器中,霍爾元件通常嵌入在振動裝置中.這些元件與內部的傳感器和電機系統相互協作.當按摩器接觸到人體時,霍爾元件感知到按摩器的位置和振動狀態.這些信息被傳輸?shù)较到y(tǒng)中,系統通過對數據的實時分析,調整振動頻率和力度,確保按摩的精準性和舒適性.

推薦型號: HS188/HS261雙極性高靈敏度無刷電機霍爾開關

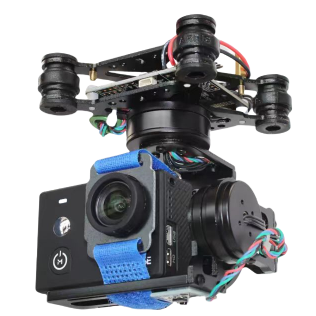

霍爾開關在云臺中的應用原理
