HS4913無極性低功耗霍爾芯片

HS4913是一款基于混合信號CMOS 技術的無極性霍爾開關，這款I(lǐng)C 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

HS4913在電路設計上，提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個機制，芯片被周期性的“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“操作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS4913的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開狀態，而在無磁場時鎖定在關狀態。

產品描述
智能呼啦圈中的應用
智能鎖中的應用
智能計數跳繩中的應用

產品特點

1.工作范圍寬, 2.4V — 6V
2.電池應用
3.磁開關點的高靈敏度高穩定性
4.抗機械應力強
5.數字輸出信號
6.無極性的開關

主要應用

1.移動電話

2.筆記本電腦

3.便攜電子設備等

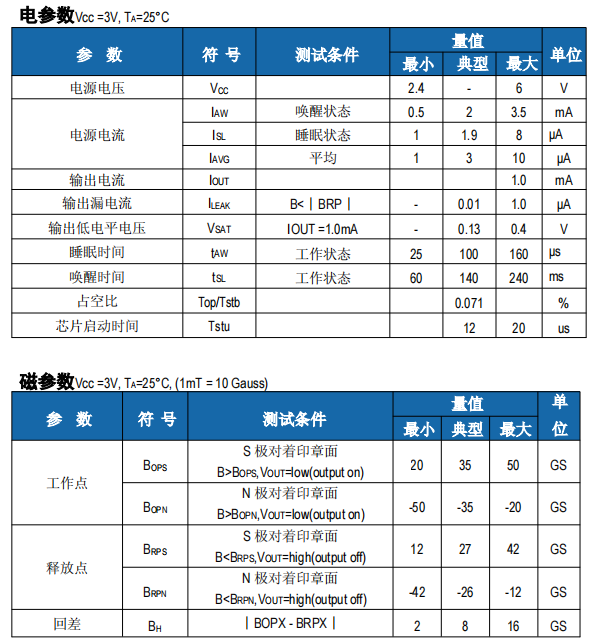

產品參數

技術文檔

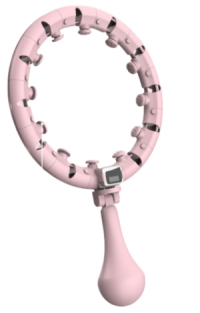

霍爾開關在智能呼啦圈中的應用原理

霍爾開關在智能呼啦圈中的應用原理：智能呼啦圈的設計目標是實現運動監測和數據記錄的智能化?；魻栭_關被用于檢測和記錄呼啦圈的運動狀態和旋轉次數。在智能呼啦圈中，霍爾開關通常安裝在圈內，通過感知磁場變化來監測圈的旋轉情況。當呼啦圈旋轉時，磁場的變化會被霍爾開關感知到并轉換為相應的電信號，從而實現對呼啦圈運動的準確監測和記錄。

推薦型號: HS4913/HS248無極性低功耗霍爾開關

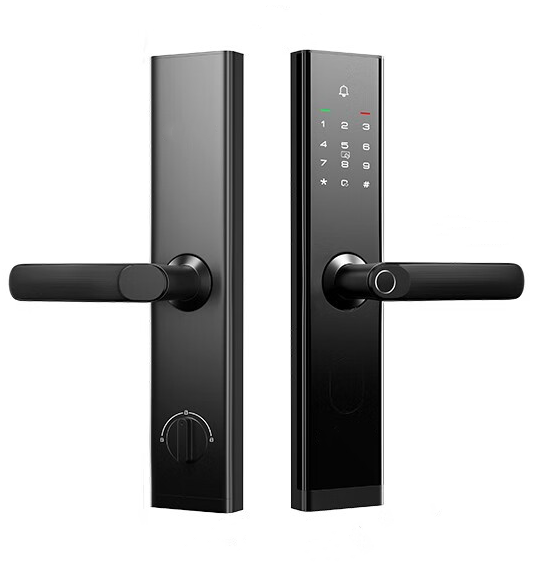

霍爾開關在智能鎖中的應用原理

霍爾開關能夠檢測周圍的磁場變化。當門關閉時，門磁與門框磁鐵之間的磁場會在一個穩定狀態；而當門窗被打開時，磁場會發生變化?；魻栭_關可以感知這個變化，并通過信號通知安全系統，從而實時監控門窗的開閉狀態。

推薦型號: HS621/HS627全極性低功耗霍爾開關

霍爾開關在智能計數跳繩中的應用原理

霍爾開關在智能計數跳繩中常用于檢測跳繩的旋轉和計數。通過在跳繩的手柄或繩子上安裝霍爾開關和磁鐵，可以實現對跳繩動作的監測和計數。
當跳繩旋轉時，磁鐵靠近霍爾開關，產生的磁場會使霍爾開關處于導通狀態。信號處理電路接收到導通信號后，識別出跳繩正在旋轉。通過跳繩的旋轉速度和頻率，可以計算出跳繩的次數和時間。

推薦型號: HS6207/HS471全極微功耗霍爾開關
