HS32X高精度線性霍爾IC電路

HS32X為小型、通用、線性霍爾效應傳感器，其輸出信號電平?jīng)Q定于施加在器件敏感面的磁場強度，隨磁場強度成比例地變化。當處于零磁場條件時，其輸出電壓是電源電壓的一半。T0-92S封裝產品，S磁極出現在標記面時，輸出電壓將隨磁場強度增加而線性升高，N磁極將使輸出電壓隨磁場強度增加而線性降低，SOT23封裝產品感應極性正好相反。具有低噪聲輸出的特點，不再需要采用外部濾波。
它還包括薄膜式電阻，能提高溫度的穩定性和準確性。工作溫度范圍為-40℃至150℃，適用于各種商業和工業環境。

產品描述
汽車點火系統中的應用
汽車油門系統中的應用
汽車油箱中的應用

產品特點

1.體積小
2.精確度高
3.靈敏度高
4.可靠性高
5.低噪聲
6.抗靜電能力5KV

主要應用

1.電動車調速踏板
2.電流檢測傳感器
3.接近檢測器
4.運動檢測器
5.齒輪傳感器
6.電動機控制

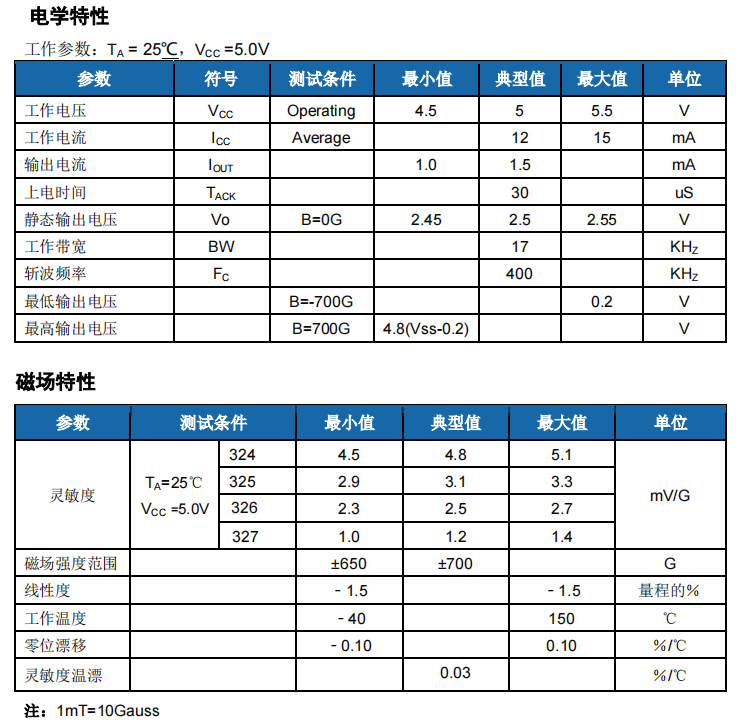

產品參數

技術文檔

霍爾開關在汽車點火系統中的應用原理

汽車點火系統里的霍爾開關工作原理：霍爾信號發生器是利用霍爾元件的霍爾效應工作的，即利用只有在直流電壓和磁場同時作用于霍爾發生器時才能在發生器中產生電壓信號，此信號使發生器工作時產生點火信號。

推薦型號: HS32X/HS493高精線性霍爾傳感器

霍爾開關在汽車油門系統中的應用原理

汽車油門系統---電子油門一般都采用線性霍爾傳感器，油門踏板與磁鐵聯動，踩動踏板時油門聯動軸帶動磁鐵轉動，通過線性霍爾傳感器與磁鐵之間的距離改變輸出的電壓值，來計算出油門的踏板的角度位移數據。

推薦型號: HS49E/HS95A高精度線性霍爾IC電路

霍爾開關在汽車油箱中的應用原理

霍爾元件在汽車油箱中的應用：汽車油位傳感器包括電路板、磁性元件、霍爾元件、支架、旋桿和浮子，電路板和霍爾元件固定在支架上，且霍爾元件與電路板連接，支架安裝在油箱上，旋桿的中部與支架轉動連接，旋桿的一端與磁性元件固定連接，另一端與浮子固定連接。油箱內油位的變化帶動浮子，浮子帶動旋桿，旋桿帶動磁性元件，霍爾元件感應到磁性元件的變化后，輸出電壓信號給電路板，電路板通過磁性元件轉動的角度與霍爾元件輸出的電壓之間的關系實現對郵箱內油位的檢測。

推薦型號: HS491/HS549E高靈敏度線性霍爾效應傳感器IC
