HS481全極性低功耗霍爾開關

HS481是一款基于混合信號CMOS 技術的無極性霍爾開關，這款I(lǐng)C 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

在電路設計上，HS481提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；

同樣通過這個機制，芯片被周期性的“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。

如果磁通密度高于“操作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。

在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。HS481的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開狀態，而在無磁場時鎖定在關狀態。

產品描述
手機中的應用
共享充電寶中的應用
補水儀中的應用

HS481是一款基于混合信號CMOS 技術的無極性霍爾開關,輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開狀態，而在無磁場時鎖定在關狀態.

產品特點

1.微功耗電池供電應用
2.全極性的輸出開關
3.工作電壓可低至2.5V
4.高靈敏度直接簧片開關的替代應用
5.穩定的斬波放大

主要應用

1.固態開關

2.無繩手機提醒開關

3.翻蓋式手機屏保開關

4.低占空比替代簧片管的磁傳感開關

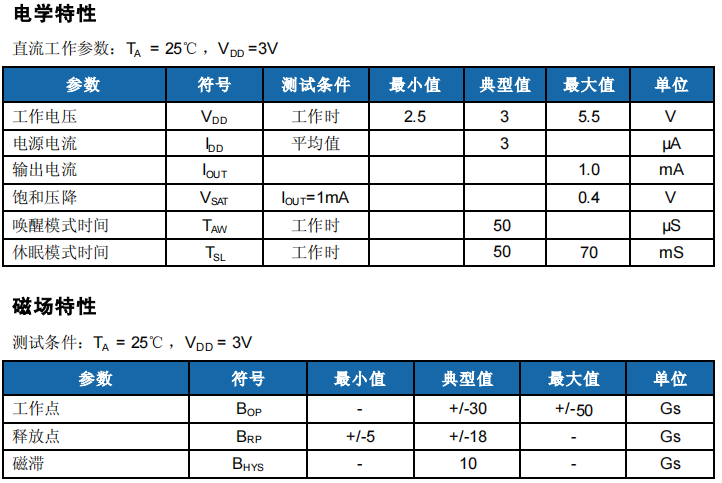

產品參數

技術文檔

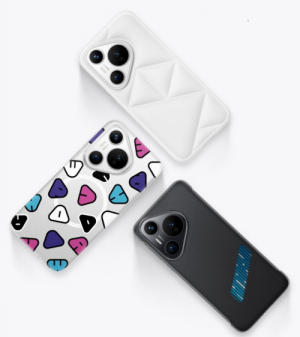

霍爾開關在手機中的應用原理

霍爾開關在手機中的應用原理：用戶只需靠近或觸摸手機的特定區域，即可觸發相應的功能。例如，通過將手機靠近耳朵，霍爾開關可以自動關閉屏幕，提高了用戶操作的便捷性。

推薦型號: HS251/HS248全極微功耗霍爾開關

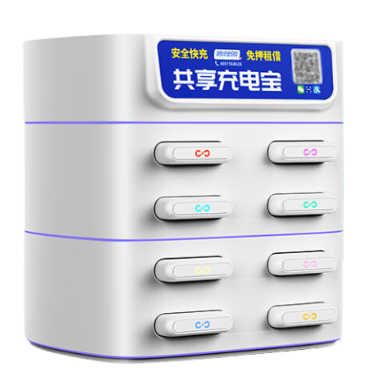

霍爾元件在共享充電寶中的應用原理

霍爾元件在共享充電寶應用原理：每臺充電設備上都有多個卡槽，每個卡槽都有一個霍爾開關模塊，共享充電寶上面放置一塊小磁鐵，當充電寶在卡槽內，霍爾感應到磁鐵，輸出低電平，當用戶取出充電寶，霍爾元件遠離磁鐵，這時霍爾給出一個高電平。通過霍爾開關給出的高低電平信號可以判斷充電寶是否還在卡槽內。

推薦型號: HS481/HS479全極高靈敏度霍爾開關

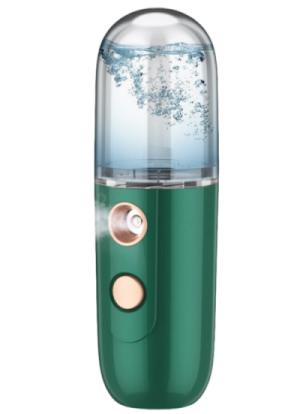

補水儀中的霍爾開關應用原理

補水儀中霍爾開關應用原理：當使用者將手指或其他部位靠近感應區域時，霍爾開關感知到磁場的變化，觸發水泵啟動，使水流從噴頭中噴出。而當使用者遠離感應區域時，磁場變化再次被感知，水泵停止工作。這種自動啟停功能使得補水儀更加智能化，用戶無需手動控制水流，使用起來更加便捷。

推薦型號: HS248/HS481全極微功耗霍爾開關
