HS210單極性霍爾磁性開關元件

HS210是一款基于混合信號CMOS技術的單極鎖存型霍爾效應傳感器，器件內部集成了電壓調節器、帶動態偏置補償系統的霍爾傳感器、施密特觸發器和一個開漏極輸出驅動，這些都在一個封裝里。

這款I(lǐng)C采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。除了以下“應用”中列出的應用外，這款傳感器還有很多其他應用。

因?yàn)镠S210的寬工作電壓以及寬泛的溫度選擇范圍，使得它非常適合用于汽車、工業以及消費行業中。

這款 IC 有貼片型的 SOT 封裝和可以直接插入的單排直插 TO-92 扁平型封裝，這兩款 3 個引腳的封裝都符合RoHS 標準。

產品描述
跑步機中的應用
舞臺燈光中的應用
熱水器中的應用

因?yàn)镠S210的寬工作電壓以及寬泛的溫度選擇范圍，使得它非常適合用于汽車、工業以及消費行業中。

這款 IC 有貼片型的 SOT 封裝和可以直接插入的單排直插 TO-92 扁平型封裝，這兩款 3 個引腳的封裝都符合RoHS 標準。

產品特點

1.寬工作電壓范圍：3.5V ~ 24V
2.極高磁靈敏度
3.CMOS工藝
4.穩定的斬波放大
5.優越的溫度穩定性極低的開關點漂移對物理應力不敏感
6.低電流消耗
7.開漏極輸出
8.貼片型SOT23-3L封裝符合RoHS標準

主要應用

1.汽車、消費、工業固態開關
2.斷流器
3.速度檢測
4.線性位置檢測
5.角位置檢測
6.接近探測

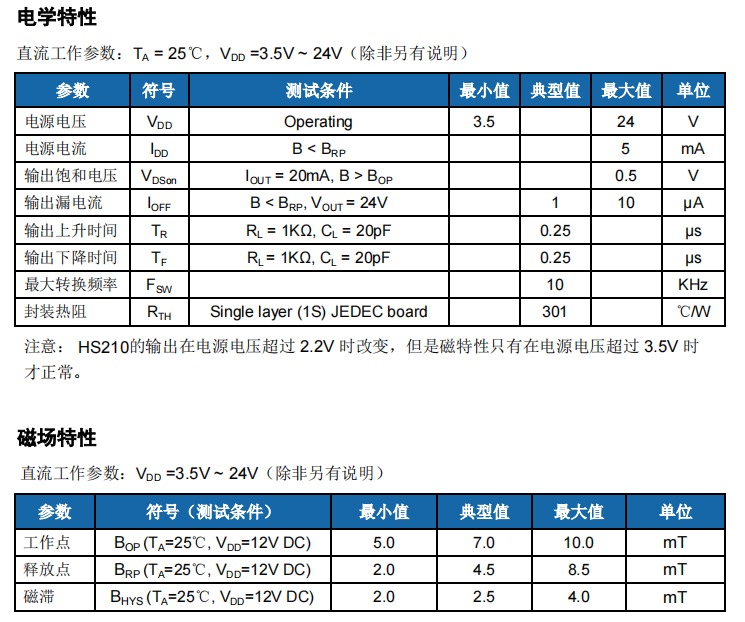

產品參數

技術文檔

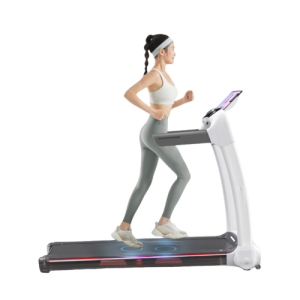

霍爾開關在跑步機中的應用原理

霍爾開關在跑步機中的應用：霍爾開關被用于檢測和監測跑步機的轉速和運動狀態。通常，霍爾開關安裝在跑步機的主軸或者傳動系統中。當跑步機運動時，主軸或者傳動系統的旋轉會導致磁場的變化，而霍爾開關能夠感知到這些磁場變化，并將其轉換為相應的電信號。通過分析這些信號，跑步機可以實時監測跑步速度、運動距離和其他相關數據。

推薦型號: HS210/HS43A單極性霍爾磁感應開關

霍爾開關在舞臺燈光中的應用原理

霍爾開關在舞臺燈光中位置檢測的應用：在某些表演中，舞臺上的燈光需要根據演員或舞者的位置進行調整。單極霍爾開關可以用于檢測演員的位置，從而自動調整燈光的角度和亮度。

推薦型號: HS3144E/HS210單極性霍爾元件

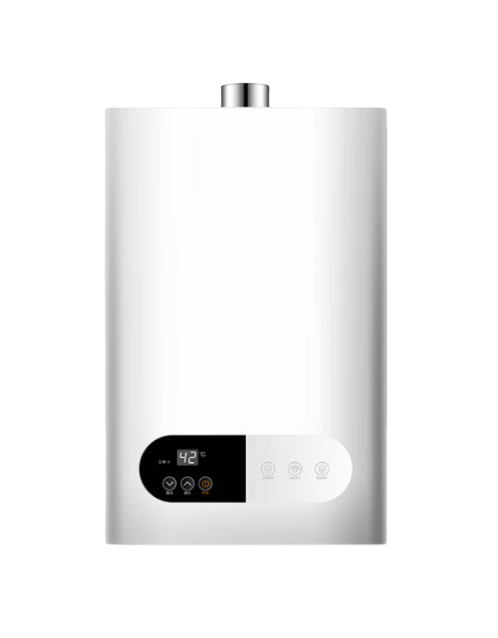

霍爾開關在熱水器中的應用原理

熱水器中的霍爾開關應用原理：熱水器它通過外部磁場的變化實現電路的斷開和閉合,從而控制熱水器的工作狀態.一般情況下,當磁鐵與霍爾元件距離較遠時,開關處于斷開狀態,此時熱水器停止加熱;而當磁鐵與霍爾元件距離較近時,開關處于閉合狀態,此時熱水器開始加熱.

推薦型號: HS210/HS220單極性耐高溫霍爾開關
