HS581高靈敏度單極霍爾器件

HS581是一款基于混合信號CMOS技術的單極鎖存型霍爾效應傳感器，器件內部集成了電壓調節器、帶動態偏置補償系統的霍爾傳感器、施密特觸發器和一個開漏極輸出驅動，這些都在一個封裝里。
這款I(lǐng)C采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。除了以下“應用”中列出的應用外，這款傳感器還有很多其他應用。
因?yàn)?span style="font-family:Arial;font-size:14px;white-space:normal;">HS581的寬工作電壓以及寬泛的溫度選擇范圍，使得它非常適合用于汽車、工業以及消費行業中。
這款I(lǐng)C有貼片型的SOT封裝和可以直接插入的單排直插TO-92扁平型封裝，這兩款3個引腳的封裝都符合RoHS標準。

產品描述
熱水器中的應用
電磁爐中的應用
卷發器中的應用

HS581是一款基于混合信號CMOS技術的單極鎖存型霍爾效應傳感器，器件內部集成了電壓調節器、帶動態偏置補償系統的霍爾傳感器、施密特觸發器和一個開漏極輸出驅動，這些都在一個封裝里。
這款I(lǐng)C采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。除了以下“應用”中列出的應用外，這款傳感器還有很多其他應用。
因?yàn)镠S581的寬工作電壓以及寬泛的溫度選擇范圍，使得它非常適合用于汽車、工業以及消費行業中。
這款I(lǐng)C有貼片型的SOT封裝和可以直接插入的單排直插TO-92扁平型封裝，這兩款3個引腳的封裝都符合RoHS標準。

產品特點

1.寬工作電壓范圍：3.5V ~ 24V
2.極高磁靈敏度
3.CMOS工藝
4.穩定的斬波放大
5.優越的溫度穩定性極低的開關點漂移對物理應力不敏感
6.低電流消耗
7.開漏極輸出
8.貼片型SOT23-3L封裝符合RoHS標準

主要應用

1.汽車、消費、工業固態開關
2.斷流器
3.速度檢測
4.線性位置檢測
5.角位置檢測
6.接近探測

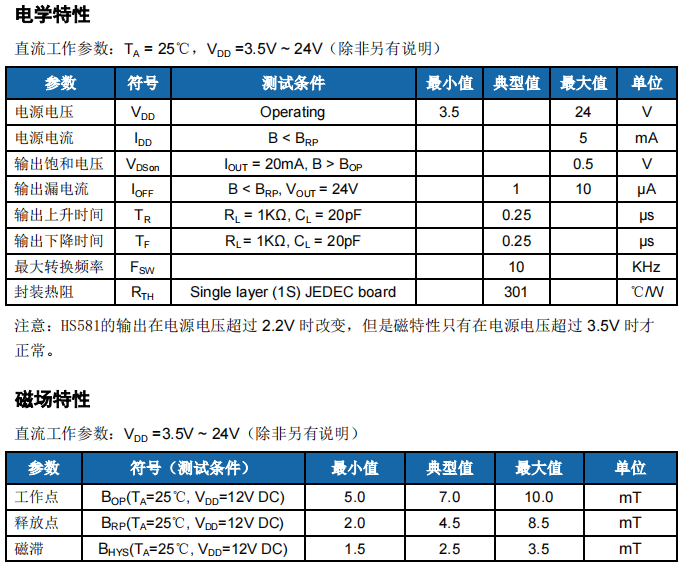

產品參數

技術文檔

霍爾開關在熱水器中的應用原理

熱水器中的霍爾開關應用原理：熱水器它通過外部磁場的變化實現電路的斷開和閉合,從而控制熱水器的工作狀態.一般情況下,當磁鐵與霍爾元件距離較遠時,開關處于斷開狀態,此時熱水器停止加熱;而當磁鐵與霍爾元件距離較近時,開關處于閉合狀態,此時熱水器開始加熱.

推薦型號: HS580/HS581高靈敏度單極霍爾開關

霍爾開關在電磁爐中的應用原理

電磁爐的工作原理基于電磁感應現象。當交流電流通過線圈時，會在線圈周圍產生交變磁場。如果將一個導電物體（如鐵鍋）放在這個交變磁場中，導體內就會因感應而產生渦旋電流，即我們所說的“熱源”。這些電流在金屬鍋體中流動，與鍋體的電阻相互作用，產生熱量，從而加熱鍋中的食物。

霍爾元件可以檢測磁場的存在以及磁場強度的變化。在電磁爐中，它被用來檢測爐面上方是否有合適的鍋具放置，并且能夠感知鍋底與爐面的距離。

當電磁爐開啟后，內部的控制電路會驅動線圈產生交變磁場。如果沒有鍋或不適合的鍋放置在爐面上，或者鍋距離爐面過遠，霍爾元件會感知到這種狀態，并向控制電路發送信號，使得電磁爐不會啟動加熱或者會自動停止加熱，防止無謂的能量浪費或可能的安全風險。

一旦霍爾元件檢測到有適合的鍋具正確放置在爐面上，控制電路便會根據其提供的反饋信息，調整電流的大小和頻率，以優化產生的磁場強度，確保高效能量轉換，并開始加熱過程。

推薦型號: HS258/HS264單極性高靈敏度霍爾器件

霍爾開關在卷發器中的應用原理

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS210/HS43F單極性霍爾磁性開關元件
