HS4915無極性微功耗高靈敏度霍爾元件

HS4915是一款基于混合信號 CMOS 技術的無極性霍爾開關，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

HS4915在電路設計上，提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個機制，芯片被周期性的“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“操作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS4915的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開狀態，而在無磁場時鎖定在關狀態。

HS4915比HS213具有更高的磁場感應靈敏度，可實用于安防系統、感應磁體較小的場合。

產品描述
監控設備中的應用
電動窗簾中的應用
跑步機中的應用

產品特點

1.1.8V-5.5V電池應用
2.磁開關點的高靈敏度高穩定性
3.抗機械應力強
4.數字輸出信號
5.無極性的開關

主要應用

1.移動電話

2.筆記本電腦

3.便攜電子設備等

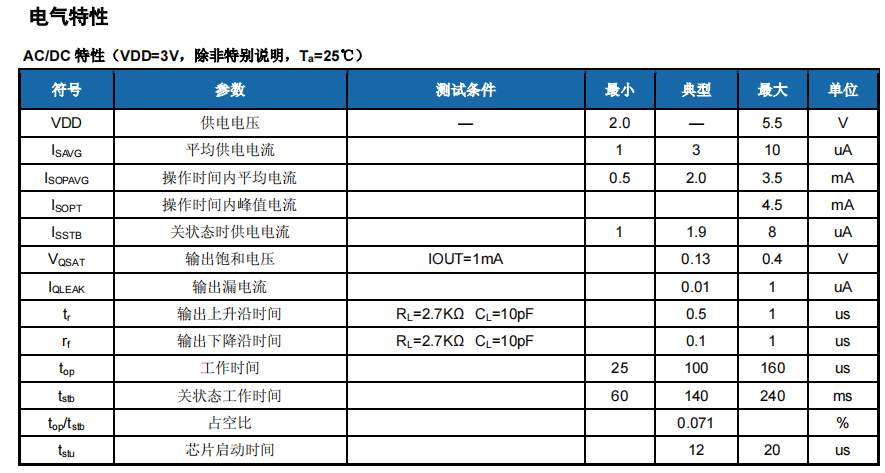

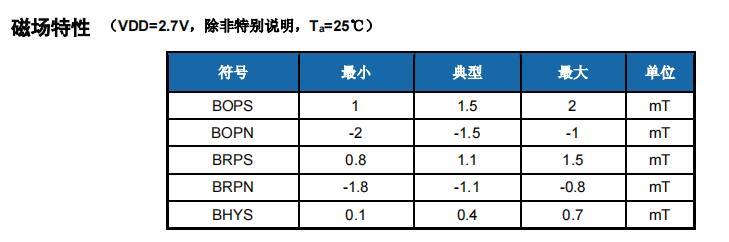

產品參數

技術文檔

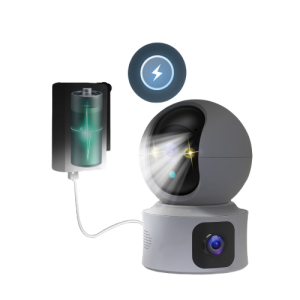

霍爾開關在監控設備中的應用原理

霍爾開關在智能監控中智能開關燈的應用原理：通過將霍爾開關與燈具或燈控設備相連，當有人經過或進入特定區域時，霍爾開關感應到磁場的變化，并自動開啟或關閉燈光。這為用戶提供了智能化的照明控制體驗，同時也節約了能源。

推薦型號: HS4915/HS248無極性低功耗霍爾開關

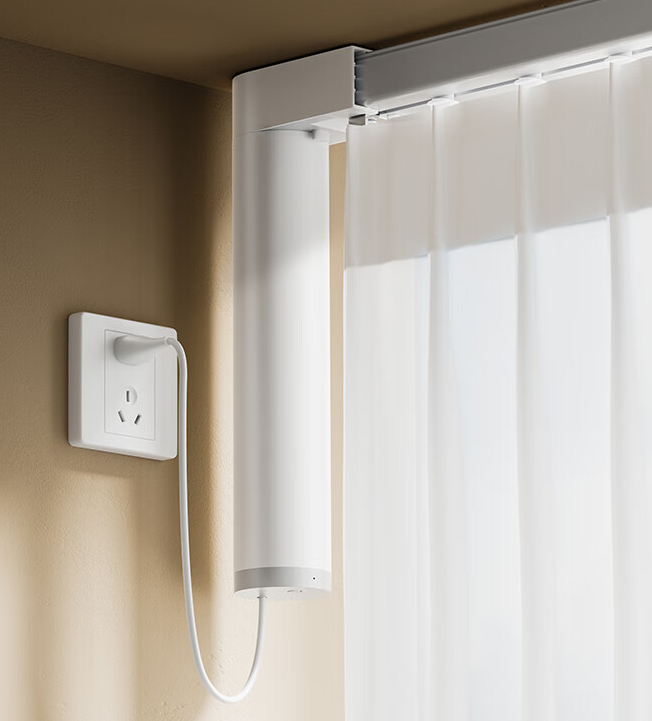

霍爾開關在電動窗簾中的應用原理

霍爾元件在電動窗簾中的應用原理：在電動窗簾中，霍爾元件常被嵌入軌道或窗簾底部。通過在窗簾和軌道之間引入磁性材料，當窗簾被拉動時，磁場發生變化?；魻栐兄竭@一變化，并將信號傳遞給控制系統。系統通過對這些數據的實時分析，可以準確掌握窗簾的開合狀態。霍爾元件主要起到精準位置控制的作用：霍爾元件的高靈敏度使得系統可以實現對窗簾位置的精準控制，確保窗簾停在用戶想要的位置。

推薦型號: HS248/HS251全極性低功耗霍爾開關

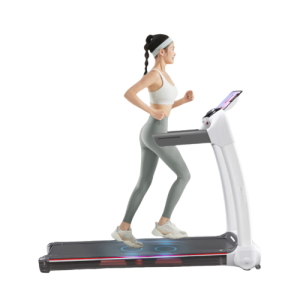

霍爾開關在跑步機中的應用原理

霍爾開關在跑步機中的應用：霍爾開關被用于檢測和監測跑步機的轉速和運動狀態。通常，霍爾開關安裝在跑步機的主軸或者傳動系統中。當跑步機運動時，主軸或者傳動系統的旋轉會導致磁場的變化，而霍爾開關能夠感知到這些磁場變化，并將其轉換為相應的電信號。通過分析這些信號，跑步機可以實時監測跑步速度、運動距離和其他相關數據。

推薦型號: HS248/HS251全極微功耗霍爾開關
