HS471全極性霍爾磁感應開關

HS471是一款基于混合信號 CMOS 技術的全極型霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

HS471在電路設計上，提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個 機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS471的輸出晶體管在面向封裝標示的一面存在一定強南極或北極磁場時會被鎖定在開(BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品描述
智能計數跳繩中的應用
智能呼啦圈中的應用
燃?xì)獗碇械膽?yīng)用

產品特點

1.微功耗電池供電應用

2.全極性輸出開關

3.工作電壓可低至2.5V

4.高靈敏度直接簧片開關的替代

5.CMOS輸出

主要應用

1.固態開關

2.無繩手機提醒開關

3.翻蓋式手機屏保開關

4.低占空比替代簧片管的磁傳感開關

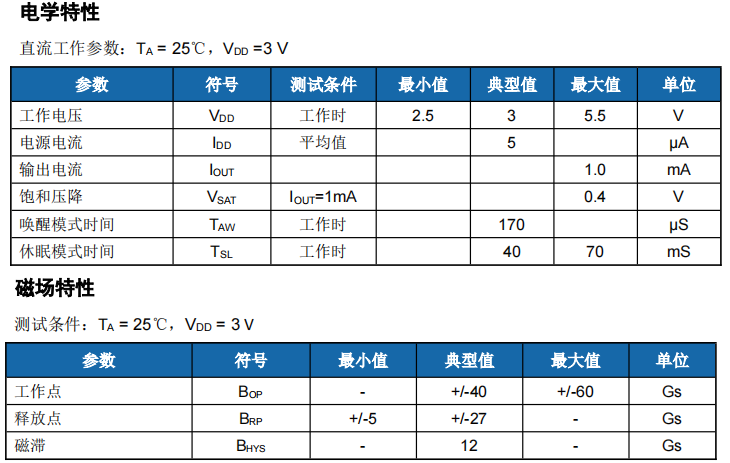

產品參數

技術文檔

霍爾開關在智能計數跳繩中的應用原理

智能計數跳繩中霍爾元件應用原理：霍爾開關在智能計數跳繩中常用于檢測跳繩的旋轉和計數。通過在跳繩的手柄或繩子上安裝霍爾開關和磁鐵，可以實現對跳繩動作的監測和計數。
當跳繩旋轉時，磁鐵靠近霍爾開關，產生的磁場會使霍爾開關處于導通狀態。信號處理電路接收到導通信號后，識別出跳繩正在旋轉。通過跳繩的旋轉速度和頻率，可以計算出跳繩的次數和時間。

推薦型號: HS471/HS6207全極微功耗高靈敏度霍爾開關

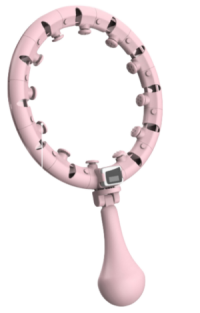

霍爾元件在智能呼啦圈中的應用原理

智能呼啦圈中霍爾開關應用原理：霍爾開關在智能呼啦圈中常用于檢測和記錄呼啦圈的運動狀態和旋轉次數。在智能呼啦圈中，霍爾開關通常安裝在圈內，通過感知磁場變化來監測圈的旋轉情況。當呼啦圈旋轉時，磁場的變化會被霍爾開關感知到并轉換為相應的電信號，從而實現對呼啦圈運動的準確監測和記錄。

推薦型號: HS4913/HS248全極性高靈敏度低功耗霍爾開關

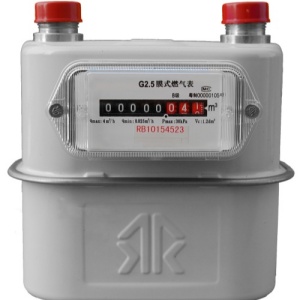

燃?xì)獗碇械幕魻栭_(kāi)關應用原理

燃?xì)獗碇谢魻栭_(kāi)關的應用原理：霍爾開關在燃?xì)獗淼淖兯倨鼾X輪中起到檢測磁場的作用。每當齒輪轉動時，當磁塊轉動經過霍爾開關時，霍爾開關所處環境的磁場就會改變。由于霍爾效應，霍爾傳感器將產生相應大小的霍爾電勢。通過測量由脈沖計數器產生的霍爾電位的脈沖數，可以獲得齒輪的轉數，并且可以通過齒輪速度和氣體之間的關系獲得使用的氣體流量。

推薦型號: HS253/HS1302全極高靈敏度霍爾開關
