HS473全極性磁感應霍爾開關

HS473是一款基于混合信號 CMOS 技術的全極型霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

HS473在電路設計上，提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個 機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS473的輸出晶體管在面向封裝標示的一面存在一定強南極或北極磁場時會被鎖定在開(BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品描述
冰箱中的應用
加濕器中的應用
監控中的應用

產品特點

1.微功耗電池供電應用

2.全極性輸出開關

3.工作電壓可低至1.8V

4.高靈敏度直接簧片開關的替代

5.CMOS輸出

主要應用

1.固態開關

2.無繩手機提醒開關

3.翻蓋式手機屏保開關

4.低占空比替代簧片管的磁傳感開關

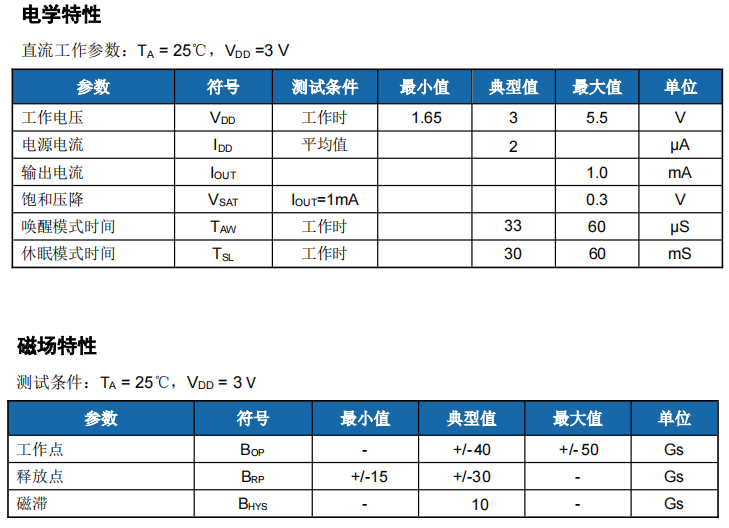

產品參數

技術文檔

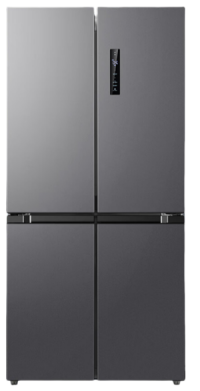

霍爾開關在冰箱中的應用原理

霍爾開在冰箱門上的應用原理：通過安裝在冰箱門附近的霍爾開關傳感器，可以感知門的打開和關閉狀態。當門關閉時，霍爾開關會觸發開關動作，通知冰箱系統停止制冷或制熱功能，節約能源并保持冷藏室的溫度穩定。

推薦型號: HS473/HS6207全極性霍爾開關

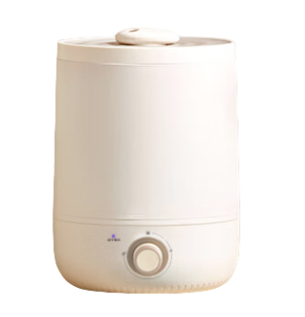

霍爾元件在加濕器中的應用原理

加濕器中霍爾開關應用原理：霍爾元件在加濕器中水位感應的應用原理：當水位下降到一定程度時，霍爾元件感知到水位的變化。這一信息被傳輸?shù)较到y(tǒng)中，系統通過對數據的分析，控制加濕器的水泵，確保水箱及時補水，維持加濕器的正常運行。

推薦型號: HS271/HS553無極性低功耗高靈敏度霍爾芯片

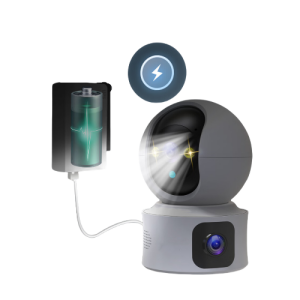

監控中的霍爾開關應用原理

霍爾開關在智能監控中智能開OR關燈的應用原理：通過將霍爾開關與燈具或燈控設備相連，當有人經過或進入特定區域時，霍爾開關感應到磁場的變化，并自動開啟或關閉燈光。這為用戶提供了智能化的照明控制體驗，同時也節約了能源。

推薦型號: HS248/HS481全極性微功耗霍爾開關
