HS479無極性低功耗高靈敏度霍爾芯片

HS479是一款基于混合信號 CMOS 技術的全極型霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

HS479在電路設計上，提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個 機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。

HS479的輸出晶體管在面向封裝標示的一面存在一定強南極或北極磁場時會被鎖定在開(BOP)狀態，而在無磁場時鎖定在關(BRP)狀態。

產品描述
跑步機中的應用
電動車油門踏板中的應用
汽車油箱的應用

產品特點

1.微功耗電池供電應用

2.全極性輸出開關

3.工作電壓可低至2.4V

4.高靈敏度直接簧片開關的替代

5.CMOS輸出

主要應用

1.固態開關

2.無繩手機提醒開關

3.翻蓋式手機屏保開關

4.低占空比替代簧片管的磁傳感開關

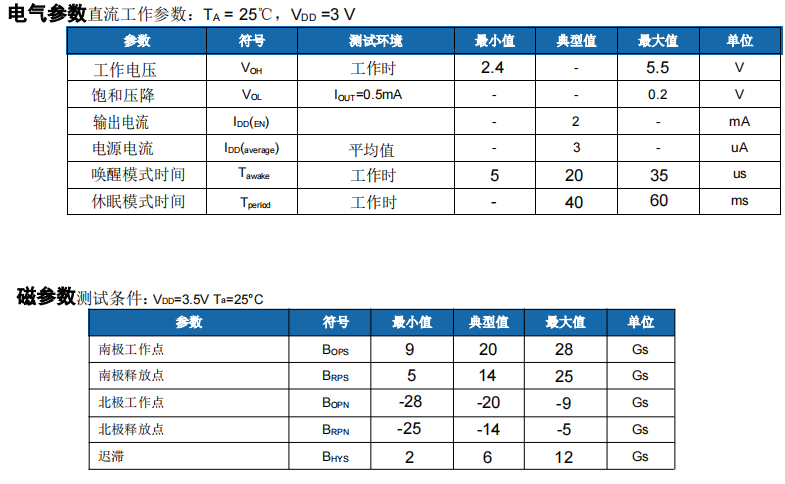

產品參數

技術文檔

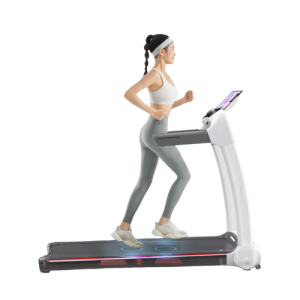

霍爾開關在跑步機中的應用原理

霍爾開在跑步機上的應用原理：霍爾開關被用于檢測和監測跑步機的轉速和運動狀態。通常，霍爾開關安裝在跑步機的主軸或者傳動系統中。當跑步機運動時，主軸或者傳動系統的旋轉會導致磁場的變化，而霍爾開關能夠感知到這些磁場變化，并將其轉換為相應的電信號。通過分析這些信號，跑步機可以實時監測跑步速度、運動距離和其他相關數據。

推薦型號: HS627/HS621全極性霍爾開關

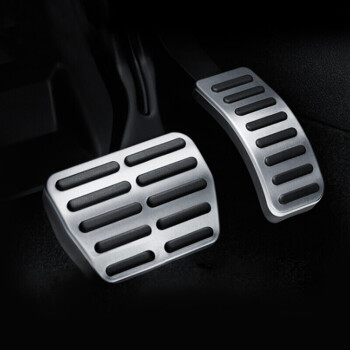

霍爾元件在電動車油門踏板中的應用原理

油門踏板中霍爾開關應用原理：霍爾開關被廣泛應用于踏板的內部，當駕駛者踩踏踏板時，踏板位置發生變化，霍爾開關能夠感知到這一變化，并將其轉換為電信號。通過分析這些信號，車輛的電子控制單元可以精確地判斷油門開度，并相應地調整發動機的動力輸出。

推薦型號: HS6207/HS553無極性低功耗高靈敏度霍爾芯片

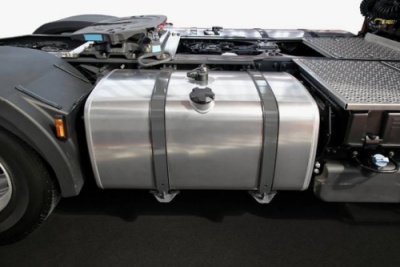

汽車油箱的霍爾開關應用原理

霍爾元件在汽車油箱中的應用原理：汽車油位傳感器包括電路板、磁性元件、霍爾元件、支架、旋桿和浮子，電路板和霍爾元件固定在支架上，且霍爾元件與電路板連接，支架安裝在油箱上，旋桿的中部與支架轉動連接，旋桿的一端與磁性元件固定連接，另一端與浮子固定連接。油箱內油位的變化帶動浮子，浮子帶動旋桿，旋桿帶動磁性元件，霍爾元件感應到磁性元件的變化后，輸出電壓信號給電路板，電路板通過磁性元件轉動的角度與霍爾元件輸出的電壓之間的關系實現對郵箱內油位的檢測。

推薦型號: HS493/HS549E高靈敏度線性霍爾芯片
